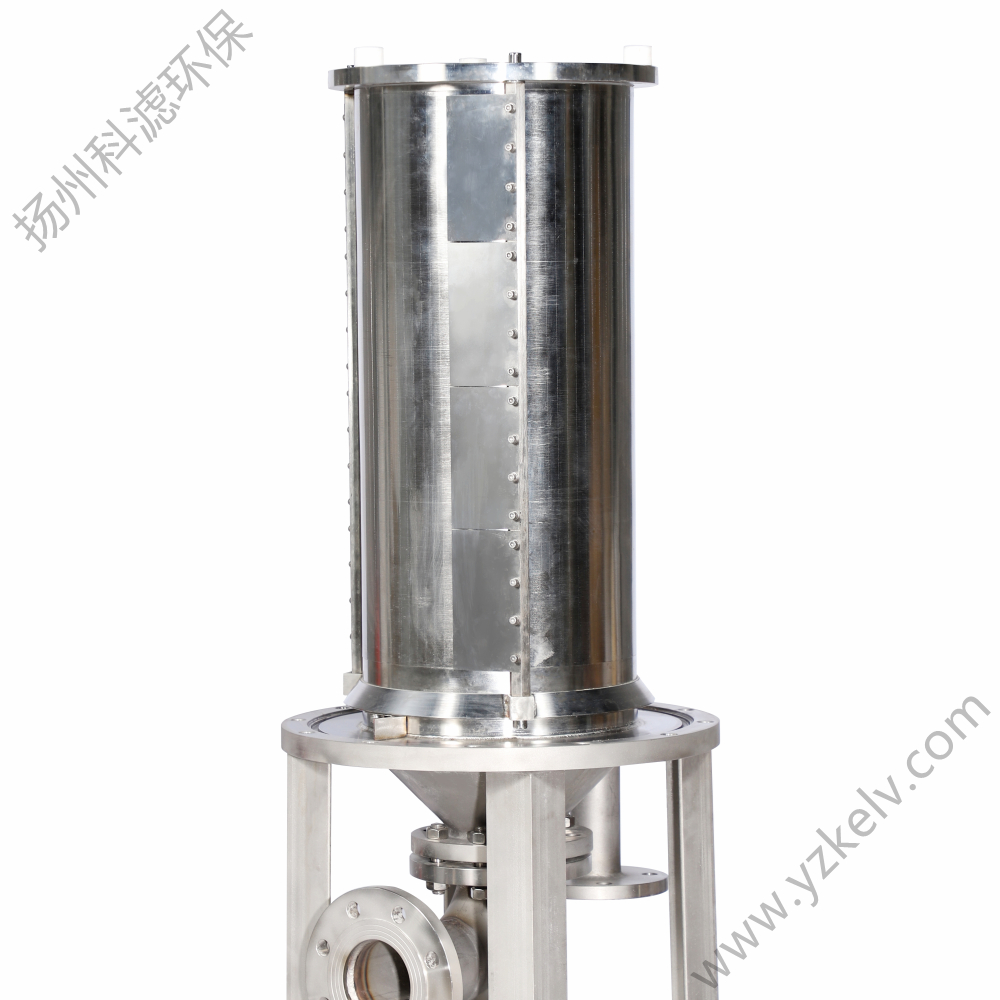

KEF系列刮刀式自清洗過濾器(簡稱KEF過濾器),是KELV科濾自主研發的高效刮刀式自清洗過濾器,通過機械刮除方式來自動清除濾元外表面的顆粒雜質,能夠連續在線過濾。KEF過濾器主要為高精度過濾設計,精度范圍50-500微米,精準過濾,能最大程度避免將雜質擠壓破碎,從而高效去除更多雜質,適合水及各種粘性液體的過濾,適用粘度高達800,000厘泊。KEF過濾器遵循KELV科濾高性能、高品質、高可靠性的標準設計制造,達到國際一流品質。
傳統過濾器過濾粘性物料和軟性雜質時頻繁堵塞,客戶只能選擇大型過濾器或頻繁人工清洗,投資大,工作繁重,物料浪費嚴重。KEF過濾器以先進的自清洗運行方式輕松解決這類難題,始終定期保持濾元清潔,并排出高濃度雜質的廢液,減小物料浪費,過濾較差水質的水和膠粘劑、樹脂、聚合物、油脂等粘性物料時極具優勢,效率更高。
KEF過濾器正以其顯著的技術優勢及低運行成本,正在許多領域逐步取代傳統手動過濾器如振動篩、袋式過濾器、籃式過濾器、某些反沖型自清洗過濾器等。
工作原理
液體從過濾器進口從濾元外表面向內流動,濾元下端連接出口,液體從出口流出;當濾元表面攔截到一定量雜質時,定時或按設定壓差開始執行清洗程序,減速電機驅動斜貼于濾元外表面的刮刀旋轉,刮除濾元外表面的雜質,雜質沿著刮刀離開濾元表面,隨下行液體落入過濾器底部,旋轉掃板將底部重質雜質掃入集污腔,雜質積聚于集污腔以及過濾底部,排污閥定時自動打開,將含高濃度雜質的液體從排污口排出,如有必要,排出殘液可回收。
技術特點及優勢
■ 全自動運行,24小時連續在線過濾,終結繁重的濾元更換清洗工作
■ 不產生一次性拋棄的過濾耗材,節約耗材成本及環保處理成本
■ 采用金屬薄片刮刀,刮除效果出色,顯著提高雜質去除能力,避免將雜質擠壓破碎
■ 高品質的V-SLOT濾元,縫隙精準,表面極致平滑,易刮凈,強度高,長壽命
■ 過濾壓損極小,流量穩定,節省能耗,利于工藝連續穩定
■ 可加入反沖洗功能,輔助清洗過濾元件
■ 密閉過濾,防止危險性物料泄漏,有利于安全生產
■ 排放廢液雜質濃度高并可回收,避免高價值物料的損失
■ 多種模塊組合及自動化模式可選,滿足各種過濾應用要求
■ 標配國際知名品牌減速電機,極高可靠性,長使用壽命
■ 標配上蓋輔助提升裝置,1人即可啟閉過濾器
KEF系列縫隙金屬濾芯,表面為螺旋線式的縫隙,精度30-1500μm,縫隙寬度嚴格均勻一致,過濾效果高效穩定;濾元表面極其光滑,能防止顆粒堵塞卡死,通過人工或自動反沖極易徹底清洗干凈,非常適合過濾粘性液體,或去除粘性結塊雜質、微纖維等棘手雜質,一體性結構強度高,耐受高強度的正反向壓力,超長使用壽命。
KEF過濾器配備高品質V型精密金屬濾元,具有以下突出優點:
■ 精度范圍50-500微米
■ 表面縫寬精準,偏差小于5微米
■ 主體316L材質,耐腐蝕性能出色
■ V型縫隙,不易卡死雜質,長期保持穩定流量
■ 外表面光滑,極易刮除,對刮刀磨損極小
■ 可過濾較棘手雜質,如油泥類雜質、軟性結塊雜質等
■ 表面經特殊硬化耐磨處理,顯著延長使用壽命
■ 高強度結構,壓差上升時,縫隙不變形
■ 耐受高強度的正反向壓力
典型適用領域
■ 適用領域:油脂、水處理、造紙、石油化工、精細化工等
主要規格參數:
過濾器主要型號 KEF-D400/KEF-D450/KEF-D500/KEF-D550
過濾面積:(㎡)0.6/0.71/0.81/0.95
容積(L): ~110/ ~128/ ~176/~215
進出口尺寸: DN40-DN50 /DN50-DN80/ DN50-DN100/ DN65-DN100 /DN80-DN125/ DN100-DN150
排污口尺寸: DN40/ DN50
適用液體: 水及粘性液體(<800,000cps),雜質量<1000ppm
過濾精度: 50-500μm
標準設計壓力: 1.0MPa,更高設計壓力可定制
最高設計溫度: 0-200℃(取決于密封件)
單機過濾面積:0.11㎡-1.36㎡
清洗壓差: 0.05MPa
壓差發訊器: 壓力變送器/壓差開關
減速電機:180W,三相,380V,防護等級IP55;蝸輪蝸桿減速機
進出口連接標準: 法蘭,HG20592-2009(標準設計),HG20615-2009(兼容ANSI B16.5);DIN11851圓螺紋活接
濾元類型材質:V型縫隙型金屬濾元,材質316L
殼體接液材質: 304/316L/CS
刮刀材質: PTFE聚四氟乙烯 /高彈性金屬
殼體密封材質: NBR丁腈橡膠(標配)/VITON(FKM)氟橡膠
排污閥: 氣動球閥,防護等級IP65
公用供給要求: 380V AC,0.4-0.6MPa潔凈干燥壓縮空氣
適用液體類型:
蠟、煤油、單體、聚合物、檸檬酸、發酵液、殼聚糖、化妝品、瓊脂糖(凝膠)、硅樹脂溶液、肥皂、山梨醇、類固醇、谷物糖漿、濕部助劑、粘合劑、顏料、潤滑劑、涂料、樹脂、橡膠、乙醇、混合油、食用油、高溫油、果汁、柴油等

|
型號(KEF)
|
D400
|
D450
|
D500
|
D550
|
|
濾網直徑mm
|
Φ300
|
Φ350
|
Φ400
|
Φ470
|
|
標準進出口口徑
|
DN50
|
DN50
|
DN80
|
DN100
|
|
過濾流量(水)T/H
|
50-100
|
70-150
|
100-150
|
100-200
|
|
標準排污口徑
|
DN40
|
DN40
|
DN50
|
DN80
|
|
沖洗口徑
|
DN25
|
DN40
|
DN50
|
DN50
|
|
過濾精度
|
>10UM
|
|
控制方式
|
連續運轉、間歇運轉,時間控制自動排污、壓差控制自動排污、手動排污。
|
|
刮刀材質
|
不銹鋼。
|
|
密封方式
|
填料密封、機械密封。
|
|
客戶定制
|
衛生級設計、夾套保溫設計、耐高溫設計、防爆控制設計。
|
